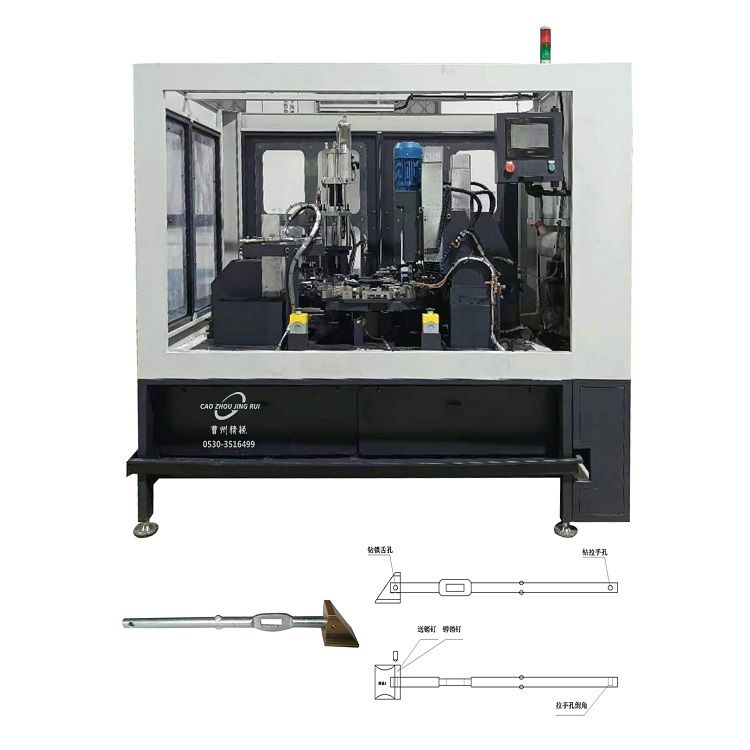

JRS-35-3自动锁舌、拉手钻孔机


产品介绍:
本机床适用于对锁舌拉杆的钻孔和铆销钉工作,同时可完成拉杆另一端的钻孔及孔对面倒角,将锁舌和拉杆放置入对应工位后,夹紧后可实现两者牢固压紧,随着转盘的转动一次性完成拉杆的钻孔,送销钉、铆销钉、拉杆一端钻孔、一端钻孔对面倒角和落料工序,机床送销钉配备光纤检测,有 效避免因卡料造成的废料,销钉的铆接使用3T气液增压缸,结构紧凑,压紧力大,同时,在缸体的尾端配有行程调节装置,对铆接的行程进行有 效的控制,机床采用伺服电机带动钻孔动力头上下移动,钻孔采用高速电主轴,钻孔稳定,精度高,夹具转盘的四周等分排布,经分割器实现旋转,在转盘下部机械阀的作用下,除进卸料工位夹具松开,其余工位夹具均处于夹紧状态,有 效保证了加工的精度和稳定性,机器采用全中文液晶显示屏,各参数均可在屏幕进行设置,操作简便易懂。
加工工序:

·人工放料、自动两端钻孔、自动一端铆销钉、一端钻孔、一端钻孔对面倒角、落料
产品参数:
·加工材料:铜、铁
 ·加工范围:拉手、锁舌、拉杆
·工作效率:3000-3500/8小时
 ·机器净尺寸:2.3m*1.4m*1.7m
·机器净重量:912kg
 ·机器功率:3.5kw
·气压 :0.4-0.6mpa
机器配置:
电脑控制:无锡信捷
电器配件:德国西门子/日本和泉
气动配件:台 湾亚德客
伺服电机:深圳汇川/无锡信捷
轴承:日本NSK
滚珠丝杆:台 湾TBI
